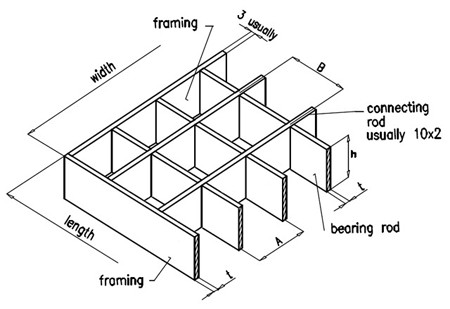

Zeichnung des geschweissten Blechprofil – Sicherheitsrostes – Modell RG (mit dem Vollflachprofil):

Anmerkung: Bei diesem Modell des geschweissen Blechprofil – Sicherheitsrostes ist die Breite des Tragflachprofils = Breite des Bindeflachprofils.

Bezeichnungsbeispiel eines Blechprofil- Sicherheitsrostes – Modell Rg:

• Rg- Tzn – 3/5 -30x30/30 – 800x1000 mm
  RG: Modell des Blechprofill – Sicherheitsrostes mit dem Vollflachprofil
  Tzn: Oberflaechenshutz (Tzn – warmverzinkt)
  3/5mm: Dicke des Tragflachprofils/Dicke des Einfassflachprofils.
  30x30/30mm: Oeffnungsabmessung/Hoehe des Blechprofil – Sicherheitsrostes (Achsenabstand der Trag – und Bindeflachprofile/Hoehe des Blechprofil – Sicherheitsrostes).
  800x1000mm: Laenge (Stuetzenabstand) x Breite.

  Zusaetzliche Erklaerung:
  Laenge – Stuetzenabstand:  Abmessung des Blechprofil – Sicherheitsrostes = Laenge des Tragflachprofils. Sie entspricht dem Stuetzenabstand des Blechprofil – Sicherheitsrostes. Sie wird immer als erste Abmessung angegeben.


Standardardabmessungen des Blechprofil – Sicherheitsrostes – Modell RG (Vollflachprofil):

• Standardabmessung dises Modells ist: 3/5-30x30/30 mm
• Oeffnungsabmessung des Blechprofil – Sicherheitsrostes: 30x30 mm *nach Kundenwunsch sind auch andere Abmessungen moeglich.
• Hoehe des Blechprofil – Sicherheitsrostes: 30 mm *nach Kundenwunsch 20/25/35/40/50 mm
• Dicke des Trag-und Bindeflachprofiles: 3 mm * nach Kundenwunsch 2/2,5/4 mm
• Dicke des Einfassflachprofils: 5 mm * nach Kundenwunsch 2/3/4 mm
• Laenge x Breite (mm): nach Kundenwunsch – max 1000x2000 mm *wegen der Fertigungspraezision, des Finalaussehens, einfacherer Handhabung empfehlen wir eine max. Abmessung des Blechprofil – Sicherheitsrostes bis zu 1000x1000 mm
• Gewicht des Blechprofil – Sicherheitsrostes 3/5-30x30/30 mm *warmverzinkt: ca – 55 kg/m2.
  Gewicht des Rohblechprofil – Sicherheitsrostes ohne Oberflaechenschutz: ca. – 50 kg/m2.
