МАТЕРИАЛЫ И ЗАЩИТА ПОВЕРХНОСТЕЙ:

• Горячекатаная сталь в качестве č0361 (СТ 37-2 / С235 JRG)
• Алюминиевый лист (AI99,5 i AIMg 3)
• Нержавеющая сталь č4580-č4574 (AISI 304-316)

       Поставка :

• Нет защиты поверхности.
• С защитой от поверхности –(Tzn) оцинкованный в соответствии с DIN 50 976 .
• Окрашенный по запросу.

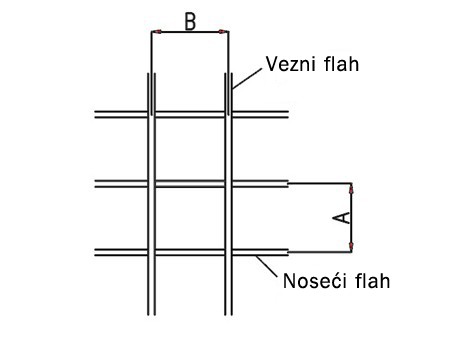

ШАГ открытия размеров:

• представляет собой измерение осевого расстояния несущих и склеивание металлических рам в мм.
• Это относится ко всем моделям лестничных ступеней.

МОДЕЛИ шагов:

• Решетчатые протекторы модели RSP *
• Решетчатые протекторы -модели * RS
• Спиральный шаг решетка модели * SRS1
• Спиральный шаг решетка модели * SRS2

КРЕПЛЕНИЕ шаги к существующей структуре:

• M12 винты - 4 винта на стадии
• Сварка для существующей конструкции

Фигура шага - МОДЕЛЬ RS I RSP
        с противоскользящим профилем противопехотных:

ЧЕРТЕЖ ШАГОВ- модель RSP и RS :
       без противоскользящего Профиля :

ПРИМЕЧАНИЕ:

• Анти Асфальтовая профиль, есть возможность делать шаги только плоские бруски - без противоскользящего профиля.
• Боковые пластины с отверстиями для крепления. Ступени изготовлены - без боковых планок для крепления.

• Пример: RSP-Tzn-2x30-33x33-800x1000mm

• шаги Модели: RSP (с полу флэшом) или RS (с полным флэшом)

• Защита поверхности (Тzn-оцинкованный) Tzn

• Размер несущей рамы (металлические ширина х толщина): 2x30mm

• Размеры (осевое расстояние носителя и связывание вспышки): 33x33mm :

• Длина (диапазон суспензии) х ширина: 800x1000mm

•
  Дальнейшее объяснение:
  Диапазон опоры - Длина:  Размер протектор = длина опорных металлических рам. Подходит в пределах опоры протекторов.
  Всегда приводится в качестве первого измерения.
  Ширина: Размер протектора = длина связывания металлических рам.

БОЛЬШИНСТВО СТАНДАРТНЫХ РАЗМЕРОВ - МОДЕЛИ RSP И RP:

• Ношение вспышки: 2x30 / *3x30mm по запросу 2x25 / 2x40 / 3x25 / 3x40mm
• Длина шага (l) : 600/800/1000/1200 мм * или по запросу.
• Ширина шага (W): 240/270/305 мм * или по запросу.
• Все эти размеры могут быть изменены и соответствия требованиям проекта и заказчиком.

ДОПУСК НА РАЗМЕР:

• L = MAX   +0  /- 3mm
• W=max.   +5 /- 5mm
• Для других размеров см каталога PDF решетки шагов - часть размерных допусков.

СПИРАЛЬНЫЕ ЛЕСТНИЦЫ:

Он выпускается в 2-х моделей:

• Спиральный шаг решетка модели * SRS1
• Спиральный шаг решетка модели * SRS2

ЧЕРТЕЖ - Спиральные шаги РЕШЕТКИ:

ПРИМЕЧАНИЯ:

• Стандартная длина (D): 600/800/1000/1200 мм * или по желанию
• Все эти размеры могут быть изменены и соответствия требованиям проекта и заказчиком.
